120W 12V 24V 52V GST系列电源适配器

型 号MODEL

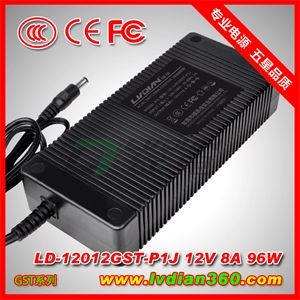

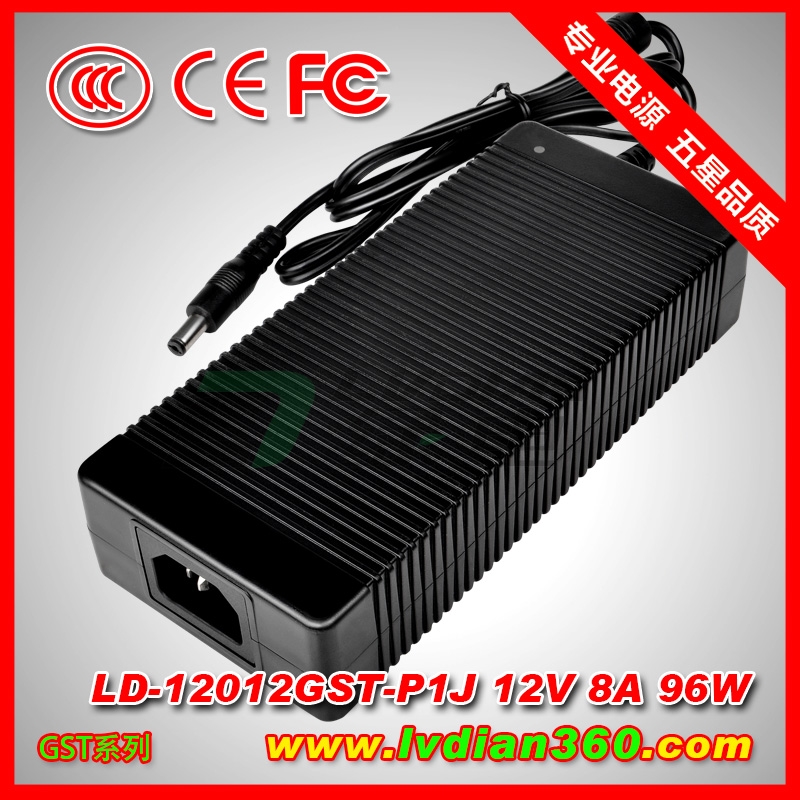

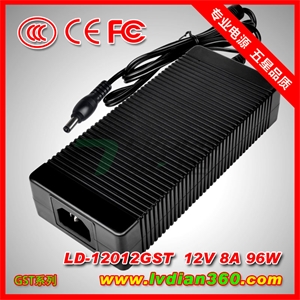

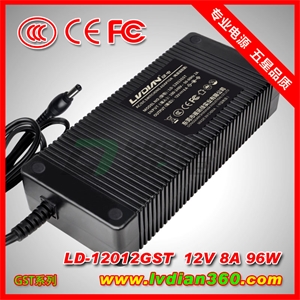

LD-12012GST- P1J

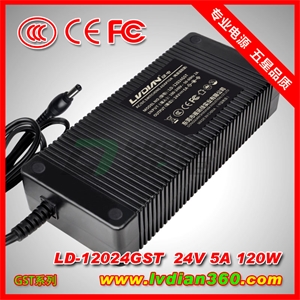

LD-12024GST-P1J

LD-12052GST-P1J

输出

直流电压

12V

24V

52V

额定电流

8A

5A

2.31A

电流范围

0-8A

0-5A

0-2.31A

最大功率

96W

120W

120.12W

纹波与噪声（最大）

200mVp-p

250mVp-p

550mVp-p

电压精度

±5.0%

线性调整率

±0.5%

负载调整率

±1%

启动，上升时间

800ms,50ms/230VAC  2500ms,50ms/115VAC (满载时)

保持时间（Typ）

16ms /230VAC  16ms /115VAC(满载时)

输入

电压范围

110-240VAC

频率范围

50-60Hz

功率因素（Typ）

PF>0.95/230VAC  PF>0.981/115VAC(满载时)

效率（Typ）

86%

88%

90%

交流电流（Typ）

110-240V～ 50-60Hz 2A

浪涌电流（最大）

20A/115VAC  40A/230VAC

漏电流（最大）

<0.25mA/250VAC

保护

过负载.短路，过压

额定输出功率的105%-160%

保护模式：打嗝模式、负载异常条件移除后可自动恢复

保护模式：关断输出电压，重启恢复

过温度

关闭输出电压，温度恢复正常后自动恢复

环境

工作温度

-20―+70℃

工作湿度

20―90% RH 无冷凝

存储温度、湿度

-40―±85℃， 10―95% RH

温度系数

±0.03%/℃(0―50℃)

耐振动

10-500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟

安规和电磁兼容

安全规范

符合 GB4943.1-2022

耐压

I/P-O/P:3KVAC   I/P-FG:1.5KVAC   O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH

电磁兼容发射

符合GB9254-2008认证

电磁兼容抗扰度

符合EN6100-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准

其它NOTE

MTBF

≥207K hrs  MIL-HDBK-217F(25℃)

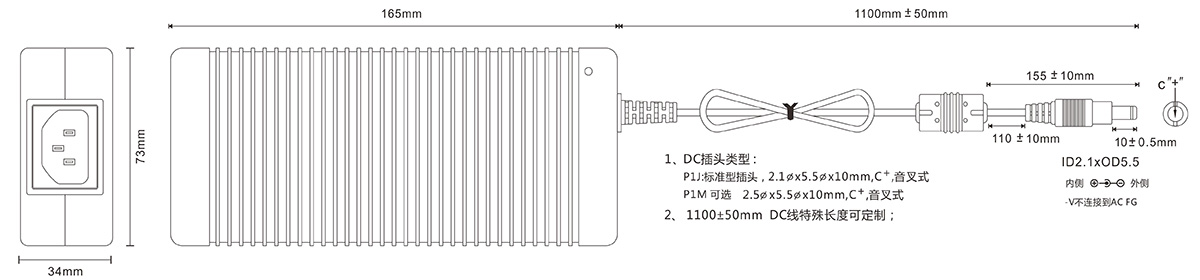

尺寸SIZE

L165xW73xH34mm

净重weight

520g±15g/PCS

备注

1、如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃70%RH环境温度下进行测试。
2、直流电压测试方法：在50%负载条件下，在插座端子点量测。
3、纹波和噪声测量方法：使用一条12”双绞线同时终端要并联0.1uf和47uf的电容在20MHZ带宽下进行量测。
4、精度：包含设定误差、线性调整率和负载调整率。
5、线性调整率测量方法：在额定负载下，从低电压到高电压测试。
6、启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。

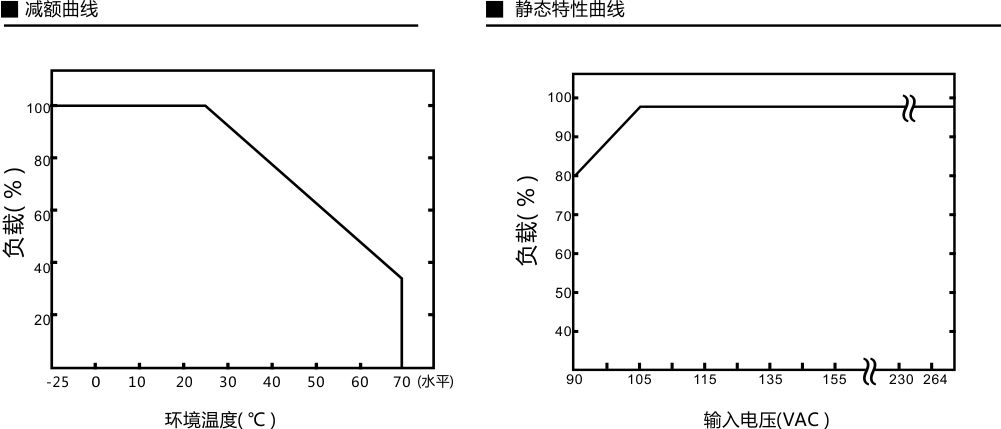

7、低输入电压情况下需减额输出。
8、电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
