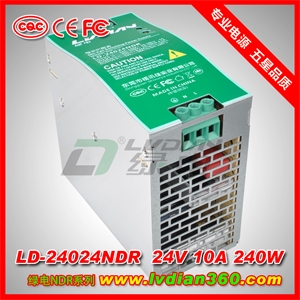

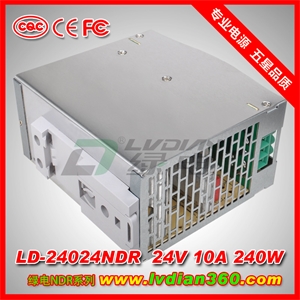

240W 24V 48V NDR导轨电源

货号:



使用范围: 工业控制系统、半导体制造设备、工厂自动化、机电设备、通讯设备、驱动城市、道路照明、工控设备、自动化设备、监控设备等各类电子设备。


特性:

国际通用全范围交流输入;

保护种类:短路/过负载/过电压/过温度;

自然风冷;

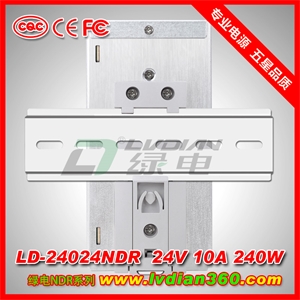

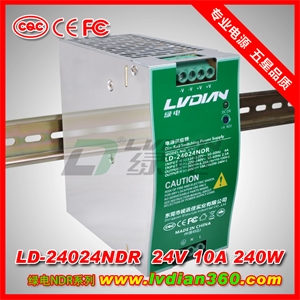

可以装在TS-35/7.515上;

100%满载老化;

3年保固;

LD-24024NDR描述:

LD-24024NDR系列是一款经济薄型符合德国工业标准的240W导轨型电源供应器,适合安装在TS-35/7.5TS-35/15 的轨道上,在允许节约空间橱柜内本体被设计为63毫米宽度,整个系列都采用从100Vac到240Vac全范围 交流输入,并均符合EN 62368-1:2014+A11:2017标准规范。

NDR导轨系列是用金属外壳设计,便于提高机台散热消耗,工作效率高达89%,在空气循环条件下整个系列 能工作在-20℃70℃环境温度中,它具备恒流模式过载保护功能,适合各种各样的电感性或电容性负载应用,完整的保护功能及符合工业控制设备;已获得CE、FCC认证

技术参数(规格):

型 号MODEL

LD-24024NDR

LD-24048NDR

输出

直流电压

24V

48V

额定电流

8.34A (INPUT:110-240v 50-60Hz 4A)

4.17A (INPUT:110-240v 50-60Hz 4A)

10A (INPUT:200-240v 50-60Hz 2.5A)

5A (INPUT:200-240v 50-60Hz 2.5A)

电流范围

0-10A

0-5A

额定功率(最大)

240W

240W

纹波与噪声(最大)

240mVp-p

500mVp-p

电压精度

±5.0%

线性调整率

±0.45%

负载调整率

±2.5%

启动,上升时间

1500ms,50ms/230VAC  3000ms,50ms/115VAC (满载时)

保持时间(Typ

16ms /230VAC  16ms /115VAC(满载时)

输入

电压范围

100~ 240VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入]

频率范围

110-240v 50-60Hz 4A) / 200-240v 50-60Hz 2.5A)

效率(Typ

87%

89%

交流电流(Typ

4A/115VAC  2.5A/230VAC

浪涌电流(最大)

30A/115VAC  45A/230VAC

漏电流(最大)

<0.25mA/240VAC

保护

过负载

额定输出功率的105%-160%

保护模式:打嗝模式、负载异常条件移除后可自动恢复

短路

保护模式:关断输出,电源重启后可恢复正常输出

过温度

保护模式:关断输出,电源重启后可恢复正常输出

环境

工作温度

-20+70

工作湿度

2090% RH 无冷凝

存储温度、湿度

-40―±85℃, 1095% RH

温度系数

±0.03%/(050)

耐振动

组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z60分钟; 安装: 符合IEC60068-2-6

安规和电磁兼容

安全规范

通过CEFCC认证   符合EN 62368-1:2014+A11:2017

耐压

I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25/ 70% RH

电磁兼容

EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019

FCC Part15,Subpart B ANSI C63.4:2014

其它NOTE

尺寸SIZE

L113.5Xw63xH125.2 mm

净重weight

755g±30g 24PCS/ BOX

备注

1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25环境温度下进行量测。

2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf47uf的电容,在20MHZ带宽下进行量测。

3. 精度:包含设定误差、线性调整率和负载调整率。

4. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

5. 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话,推荐空间距离是15mm

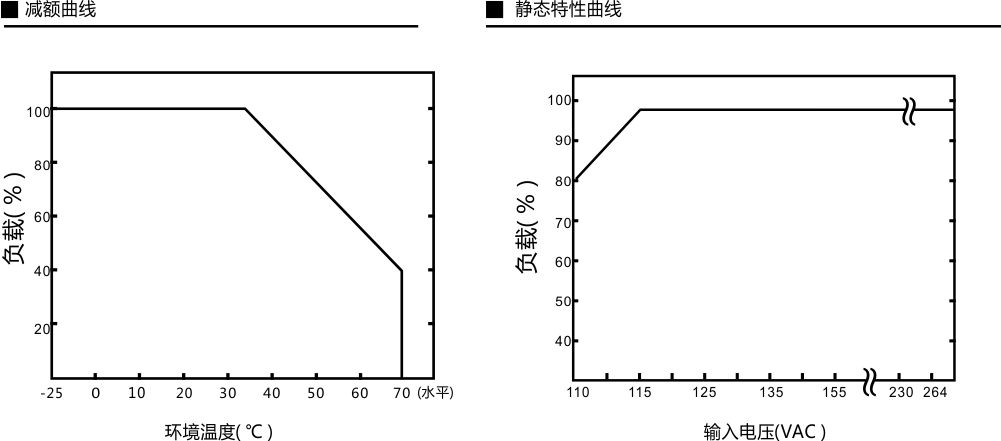

6. 低输入电压情况下需减额输出,具体请参照减额曲线图。

7. 当海拔高度超过2000(6500英尺)时,无风扇机型环境温度依每3.5/1000m比例下降,有风扇机型环境温度依每5/1000m比例下降。

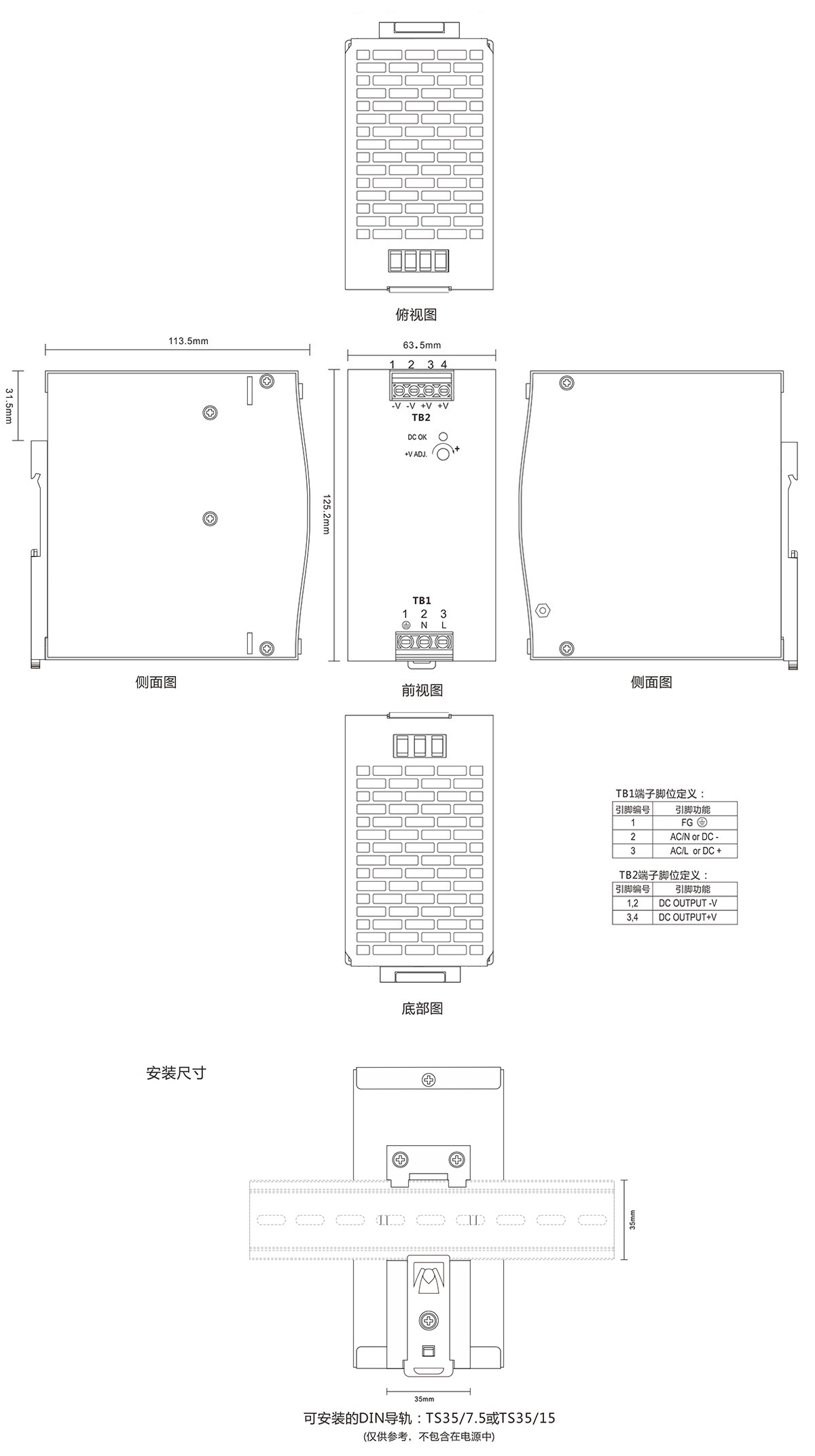

机构尺寸:
