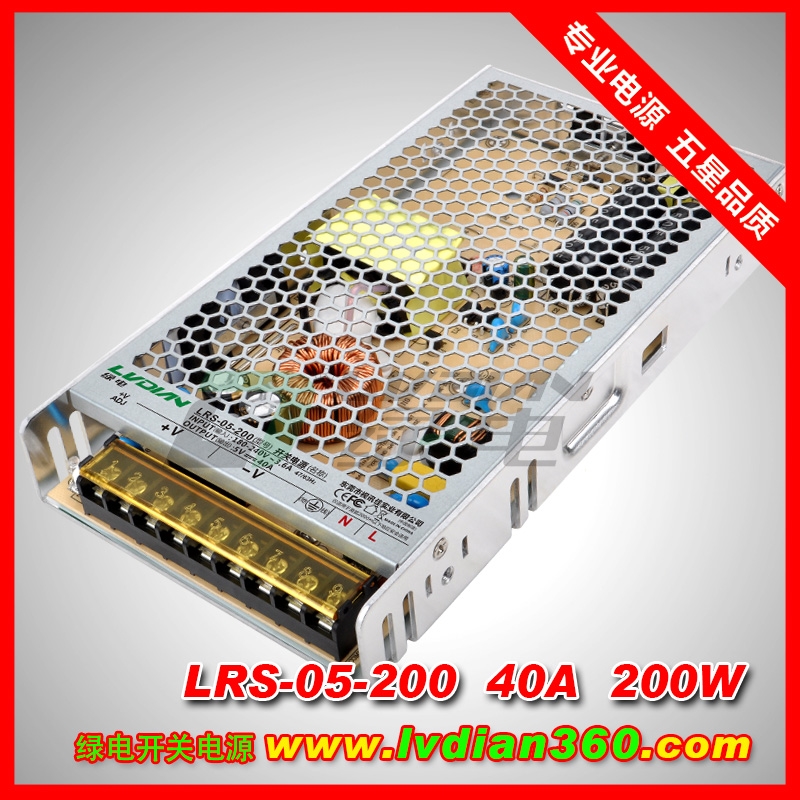

LD-05200 LRS 系列 LED全彩电源

货号:

特性:
交流输入180V-264V; 可承受300vac浪涌输入5秒; 体积小; 工作温度可高达70℃; 保护种类:短路/过负载/过电压/过温度; 自然风冷;可在海拔5000米条件下操作; 可承受5G振动测试; 高效率,高寿命和高可靠度; 电源启动LED指示灯; 100%满载老化测试; 3年保固;

应用:


LED拼接屏; LED亮化工程灯具电源; LED户外广告专用电源;  广告铭牌发光字模组灯条电源;大型路由器电源; 工业自动化机械; 工业控制系统; 机械和电气设备; 电子仪器,设备和装置; 家用电器;

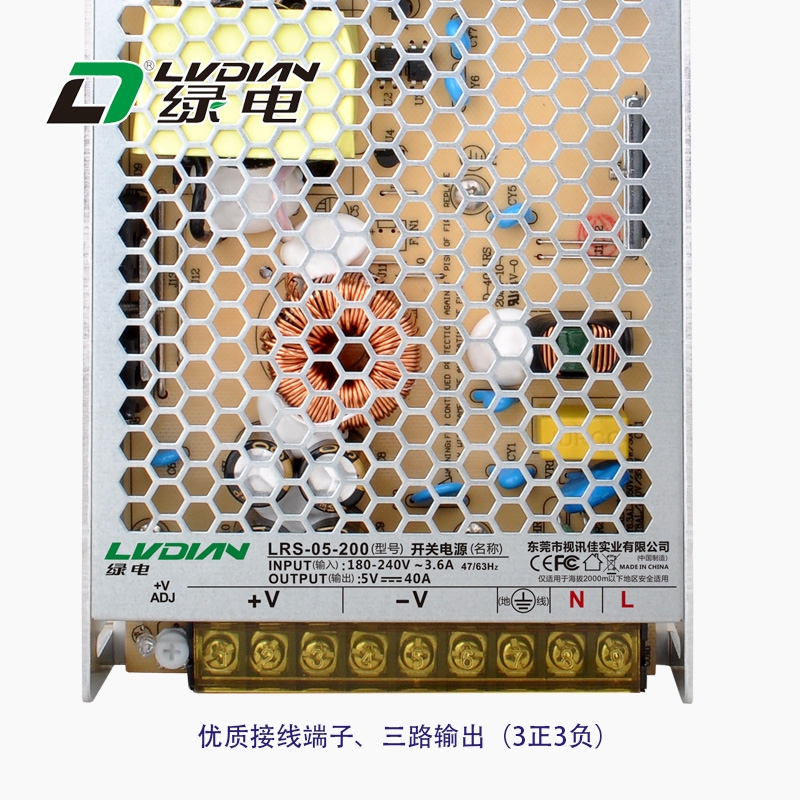

LD-05200

本产品是一个高可靠,单组输出封闭型电源供应器,采用180V AC-264V AC输入,提供5V输出。除了效率高达80%,铝外壳的设计加强了散热能力。提供超低空载功耗,能使终端系统很容易满足国际能源要求。有完整的保护功能和抗5G振动能力;它符合TUVCE认证标准,为各种工业应用提供了一个高性价比的解决方案。

电气规格:



型号MODEL

LD-05200

输出

直流电压

5V

额定电流

40A

电流范围

0-40A

额定功率(最大)

200W

纹波与噪声(最大)

100mVp-p

电压调整范围

4.5-5.5V

电压精度

±3.0%

线性调整率

±0.5%

负载调整率

±2.0%

启动,上升时间

1300ms,50ms/230VAC (满载时)

保持时间(Typ

16ms/230VAC (满载时)

输入

电压范围

180-264VAC

频率范围

47-63Hz

效率

80%

交流电流(Typ

3.4A/230VAC

浪涌电流(最大)

60A/230VAC

漏电流(最大)

<2mA/240VAC

保护

过负载

额定输出功率的110%-150%

保护模式:异常条件移除后可自动恢复

过电压

6.5-7V

保护模式:稳压管保护

环境

工作温度

-25+70

工作湿度

2090% RH 无冷凝

存储温度、湿度

-40―±85℃,1090 RH

温度系数

±0.03%/(050)

耐振动

10-500Hz5G 10分钟/周期,XYZ轴各60分钟

安规

安全规范

符合TUVCE认证标准

耐压

I/P-O/P:1.5KVAC I/P-FG:1KVAC O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P, I/P-FG:100M Ohms/500VDC/25/70%RH

其它NOTE

MTBF

327.9Khrs  MIL-HDBK-217F(25)

尺寸SIZE

L220 x W115 x H30(mm)    30PCS/ BOX

净重weight

643±30g/PCS

备注

1     如未特别说明,所有规格参数均在输入为230VAC、额定负载、25环境温度下进行测试。
2
     纹波和噪声测量方法:使用一条12”双绞线同时终端要并联0.1uf47uf的电容在20MHZ带宽下进行量测。
3
     精度:包含设定误差、线性调整率和负载调整率。
4
     线性调整率测量方法:在额定负载下,从低电压到高电压测试。
5
     负载调整率测量方法:从0%100%额定负载。
6
     启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。
7
     电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。
8

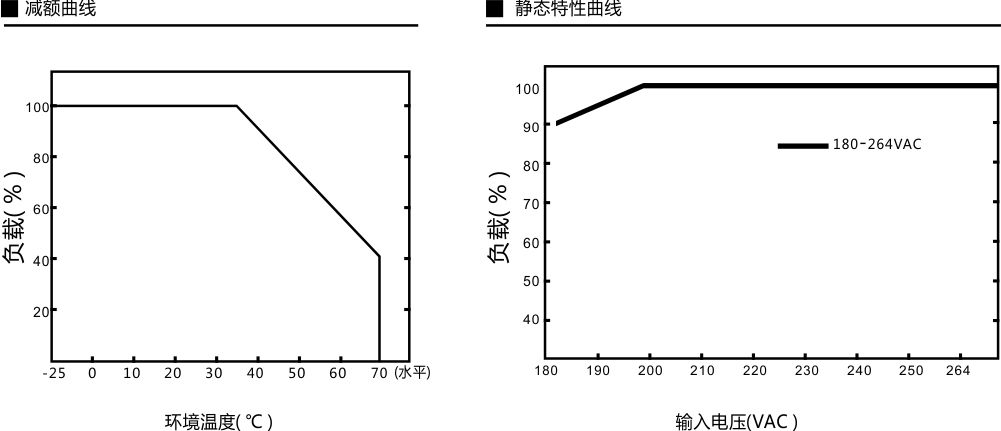

     当操作海拔高于2000(6500ft),操作环温需调降5/1000米。

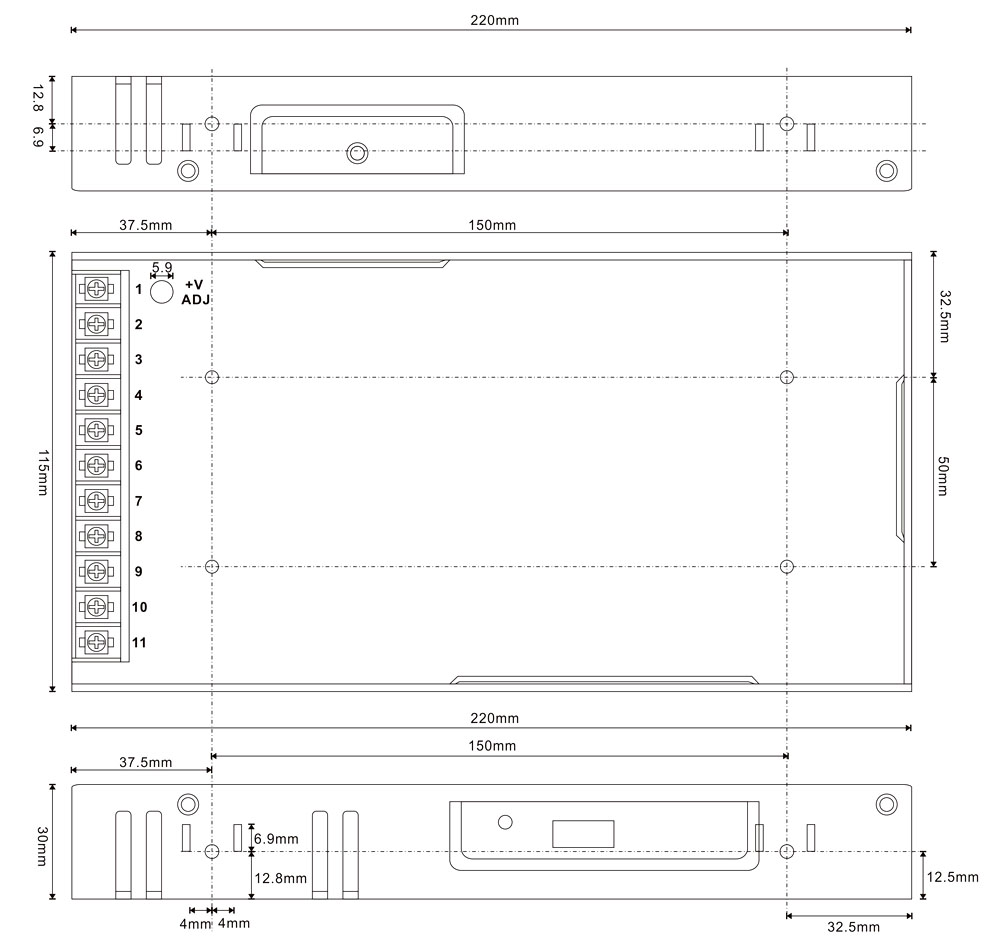

结构尺寸:
